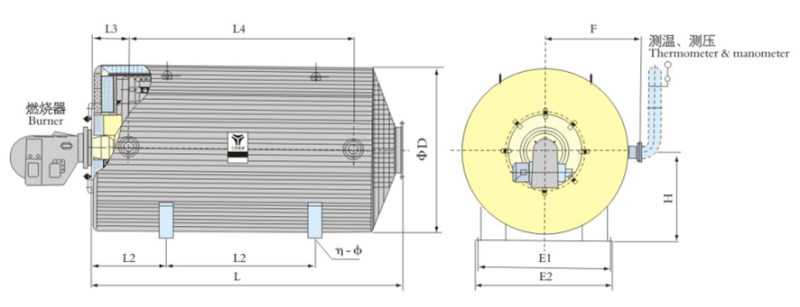

type and specs | heating power(kw) | thermal fluid circulation(M3/h) | working pressure(Mpa) | dimensions(mm) | weight(kg) | ||||||||||
L | L1 | L2 | L3 | L4 | ¢D | E1 | E2 | H | F | ∩-¢ | |||||
QXC-50W | 600 | 38-75 | 0.7 | 2780 | 1500 | 500 | 500 | 1500 | 1682 | 1300 | 1360 | 948 | 900 | 4-¢22 | 3256 |
QXC-75W | 900 | 45-85 | 0.7 | 3380 | 2100 | 500 | 500 | 2100 | 1628 | 1300 | 1360 | 1298 | 1050 | 4-¢22 | 4250 |
QXC-100W | 1200 | 80-100 | 0.7 | 3240 | 2000 | 500 | 500 | 2000 | 1828 | 1480 | 1540 | 1008 | 1100 | 4-¢22 | 5140 |
QXC-125W | 1500 | 80-100 | 0.7 | 3540 | 2200 | 500 | 500 | 2200 | 1828 | 1480 | 1540 | 1008 | 1100 | 4-¢22 | 5600 |
QXC-150W | 1800 | 90-120 | 0.7 | 3840 | 2500 | 500 | 500 | 2500 | 1828 | 1480 | 1540 | 1358 | 1150 | 4-¢22 | 6080 |
QXC-175W | 2000 | 100-140 | 0.7 | 3662 | 2500 | 500 | 500 | 2800 | 2228 | 1760 | 1818 | 1212 | 1450 | 4-¢22 | 7506 |
QXC-200W | 2400 | 120-160 | 0.7 | 4130 | 2800 | 400 | 400 | 2500 | 2228 | 1760 | 1818 | 1212 | 1450 | 4-¢22 | 7740 |
QXC-250W | 3000 | 140-180 | 0.7 | 5000 | 3340 | 700 | 700 | 3340 | 2228 | 1760 | 1820 | 1212 | 1260 | 4-¢22 | 10200 |
QXC-300W | 3500 | 180-220 | 0.7 | 5200 | 3300 | 800 | 800 | 3300 | 2328 | 1760 | 1820 | 1230 | 1300 | 4-¢22 | 12000 |
QXC-350W | 4200 | 200-240 | 0.7 | 5660 | 3700 | 900 | 900 | 3500 | 2536 | 1760 | 1960 | 1430 | 1360 | 4-¢22 | 14100 |
QXC-500W | 6000 | 250-300 | 0.7 | 6655 | 4300 | 1000 | 1000 | 4300 | 2836 | 2300 | 2400 | 1655 | 1540 | 4-¢22 | 17900 |

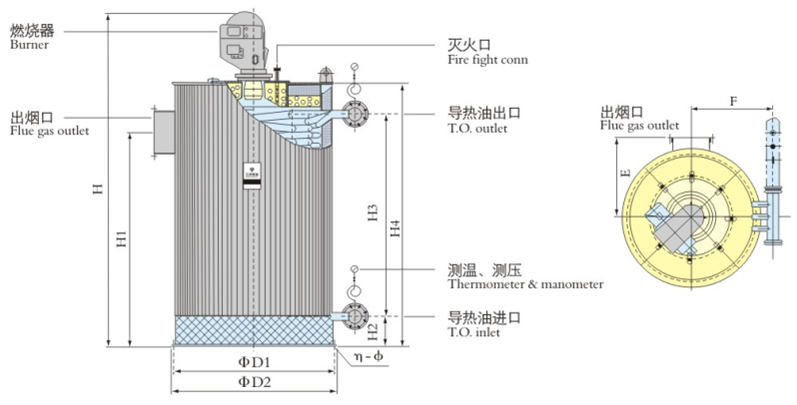

type and specs | heating power(kw) | thermal fluid circulation(M3/h) | working pressure(Mpa) | dimensions(mm) | weight(kg) | |||||||||
H | H1 | H2 | H3 | H4 | ¢D1 | ¢D2 | E | F | ∩-¢ | |||||
QXC-10L | 120 | 20~30 | 0.7 | 2315 | 1595 | 200 | 1095 | 1575 | 1280 | 1320 | 800 | 800 | 4-¢22 | 1860 |
QXC-30L | 350 | 20~35 | 0.7 | 3020 | 1920 | 200 | 1800 | 2280 | 1280 | 1320 | 800 | 800 | 4-¢22 | 1950 |
QXC-50L | 600 | 35~70 | 0.7 | 3200 | 2032 | 262 | 1850 | 2460 | 1600 | 1680 | 980 | 980 | 4-¢22 | 3400 |
QXC-75L | 900 | 45~85 | 0.7 | 3452 | 2154 | 300 | 2000 | 2612 | 1700 | 1760 | 980 | 980 | 4-¢22 | 4220 |
QXC-100L | 1200 | 65~100 | 0.7 | 3690 | 2370 | 300 | 2220 | 2880 | 1750 | 1800 | 1100 | 1100 | 4-¢22 | 4940 |
QXC-125L | 1500 | 80~100 | 0.7 | 4050 | 2730 | 300 | 2600 | 3275 | 1750 | 1800 | 1100 | 1100 | 4-¢22 | 5200 |
QXC-150L | 1800 | 90~140 | 0.7 | 4370 | 3050 | 300 | 2900 | 3560 | 1750 | 1800 | 1100 | 1100 | 4-¢22 | 5730 |
QXC-200L | 2400 | 120~160 | 0.7 | 4550 | 3112 | 300 | 2960 | 3720 | 2290 | 2350 | 1450 | 1450 | 4-¢22 | 8800 |
QXC-250L | 3000 | 140~180 | 0.7 | 5152 | 3712 | 300 | 3560 | 4350 | 2290 | 2350 | 1450 | 1450 | 4-¢22 | 9870 |
QXC-300 | 3500 | ~200 | 0.7 | 5652 | 4212 | 300 | 4060 | 4280 | 2420 | 2480 | 1500 | 1500 | 4-¢22 | 11370 |

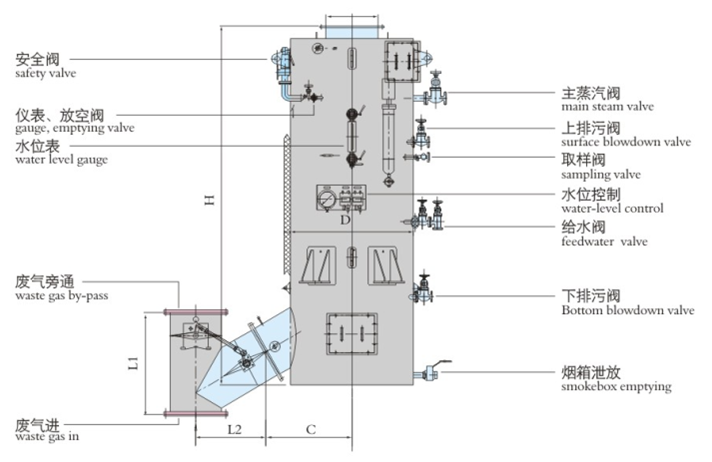

type and specs | steam output on oil-firing side(t/h) | heating surface on exhaust gas side(m2) | working pressure(Mpa) | dimensions(mm) | weight(kg) | ||||
H | D | D1 | D2 | D3 | |||||
LZY0.25/42-0.7 | 0.25 | 42 | 0.7 | 3850 | 1424 | 400 | 250 | 400 | 5300 |
LZY0.3/60-0.7 | 0.3 | 60 | 0.7 | 4050 | 1424 | 450 | 250 | 500 | 5500 |
LZY0.5/70-0.7 | 0.5 | 70 | 0.7 | 4050 | 1624 | 450 | 250 | 500 | 6800 |
LZY0.5/90-0.7 | 0.5 | 90 | 0.7 | 4150 | 1724 | 600 | 250 | 600 | 7500 |
LZY0.5/120-0.7 | 0.5 | 120 | 0.7 | 4300 | 1860 | 700 | 250 | 700 | 9000 |
LZY0.8/90-0.7 | 0.8 | 90 | 0.7 | 4820 | 1800 | 600 | 300 | 600 | 8500 |
LZY0.8/140-0.7 | 0.8 | 140 | 0.7 | 4850 | 2024 | 700 | 300 | 700 | 12000 |
LZY0.9/110-0.7 | 0.9 | 110 | 0.7 | 4820 | 2024 | 700 | 300 | 700 | 11000 |
LZY1.0/150-0.7 | 1 | 90 | 0.7 | 4820 | 1924 | 600 | 300 | 600 | 9500 |
LZY2.0/75-0.7 | 2 | 75 | 0.7 | 4950 | 2100 | 450 | 350 | 500 | 12000 |
LZY1.0/150-0.7 | 1 | 150 | 0.7 | 4750 | 2224 | 700 | 300 | 700 | 13000 |
LZY1.2/130-0.7 | 1.2 | 130 | 0.7 | 4750 | 2224 | 700 | 300 | 700 | 13000 |
LZY1.2/180-0.7 | 1.2 | 180 | 0.7 | 5000 | 2500 | 900 | 300 | 900 | 16000 |
LZY1.6/200-0.7 | 1.6 | 200 | 0.7 | 5000 | 2400 | 900 | 300 | 900 | 18000 |
