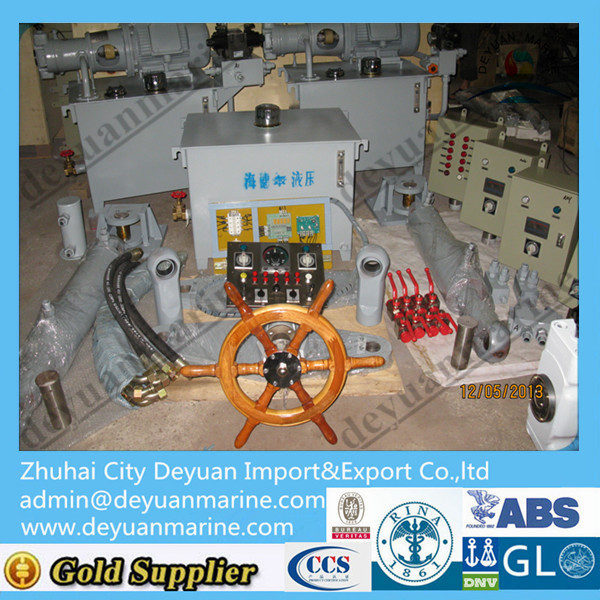

Marine Fork-type Hydraulic Steering Gear

Marine Fork-type Hydraulic Steering Gear



*  Electro-hydraulic control.

*  Compact design.

*  Suitable for normal rudder blades.

*  Pumps with variable displacement or constant delivery.

*  One-piece tiller for standard or keyless fit of rudder stock.

*  pump units mounted on and completely piped with the cylinders.



Tilt type hydraulic steering gear

Suitable for:

Containers, tankers, ferries, General cargo ships, passage ships, Dredgers and any other vessels that need more steering torque.



No.	Torque(kN.m)	A	B	Tiller Dia R	Center height H	Tiller thickness H	rudder stock  (d)
1	8-12	970	500	200	110	120	≤130
2	16-25	1269	700	300	110	150	≤160
3	30-40	1170	790	320	115	150	≤160
4	50-63	1420	940	420	145	180	≤180
5	75-125	1700	1080	500	145	220	≤200
6	160-250	2250	1440	650	200	400	≤280
7	300-450	3100	1800	700	260	550	≤340
8	500	3500	1900	720	260	600	≤360
