China (Mainland)
DEYUAN MARINE
Marine hydraulic steering gear
Steering gear
15kn.m-25015kn.m
± 45 degree
≤28 S
300mm - 900 mm
13 Mpa - 20 Mpa
Packaging: Export standard
20 days
Marine Hydraulic Steering Gear For Sale
* Max working torque: 15 KN.M — 250 KN.M
* Max. mech. rudder angle: ± 45 degree
* Time of rudder movement: ≤28 S
* Rudder stock Diameter: 300mm — 900 mm
* Working pressure: 13 Mpa — 20 Mpa
* Design pressure: 16 Mpa — 24 Mpa
Scope of delivery:

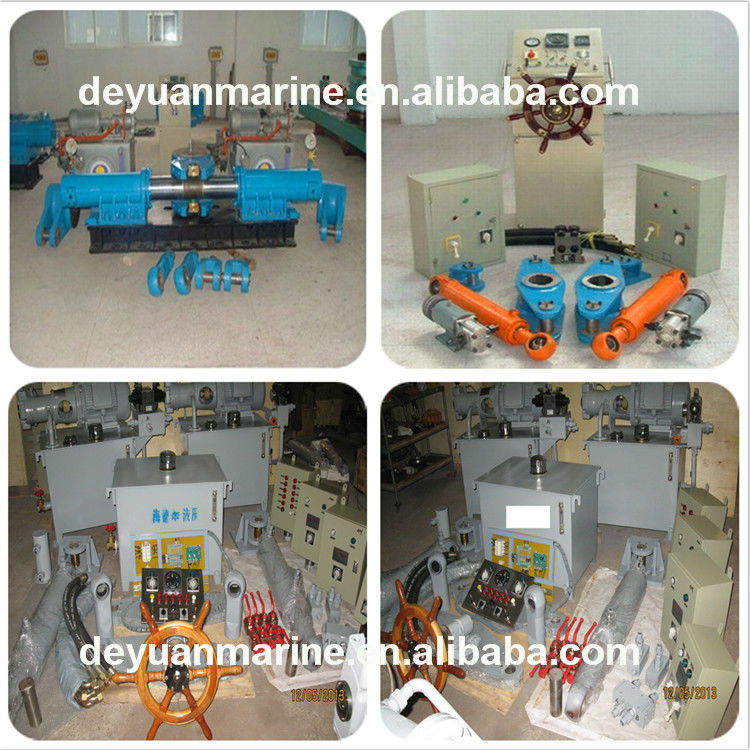

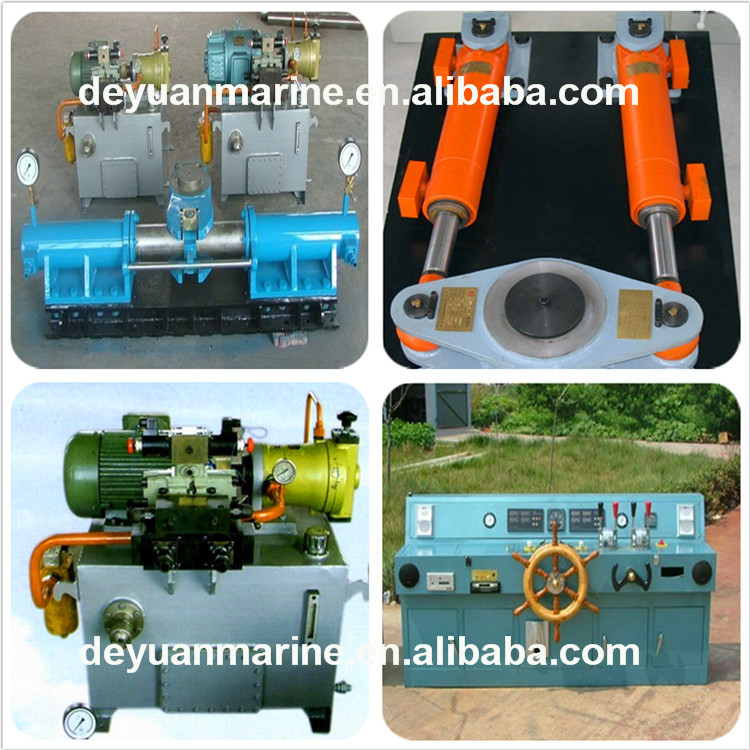

Marine steering gear with hydraulic cylinders
Electro-Hydraulic power station with oil pumps
Oil tanks
Start motors.
(kn.m) Nominal Torque | Turning Angle (°) | (s) Turning time | (Mpa) Max working oil pressure | Gear pump/motor | (mm) rudder tiller radius | (Mm) Diameter of radius | ||
Type | No | Output (kw) | ||||||
10 | ±35 | ≤28/20 | 6.5 | CBN-316 | 2 | 1.1 | 240 | 75-130 |
16 | ±35 | ≤28/20 | 10.2 | CBN-316 | 2 | 1.1 | 240 | 75-130 |
20 | ±35 | ≤28/20 | 12 | CBN-320 | 2 | 2.2 | 240 | 75-130 |
25 | ±35 | ≤28/20 | 10.9 | CBN-320 | 2 | 2.2 | 290 | 75-150 |
30 | ±35 | ≤28/20 | 9.8 | CBN-320 | 2 | 3 | 290 | 75-150 |
40 | ±35 | ≤28/20 | 10.3 | CBN-420 | 2 | 3 | 360 | 1160 |
50 | ±35 | ≤28/20 | 12.5 | CBN-420 | 2 | 4 | 480 | 170 |
63 | ±35 | ≤28/20 | 8.4 | CBN-420 | 2 | 4 | 480 | 175 |
Zhuhai City Deyuan Import & Export Co., Ltd
Contact: Gary
E-mail: sales9[at]deyuanmarine[dot]com
Skype: marinesales9
Tel: + 86 - 756 - 6302052
Fax: + 86 - 756 - 8305812
Mobile: + 86 - 13798955750
Web: http://www.deyuanmarine.com
